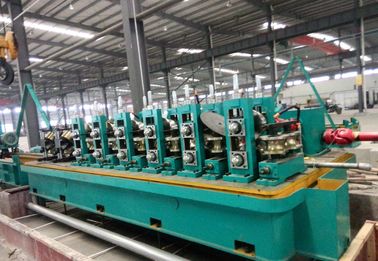

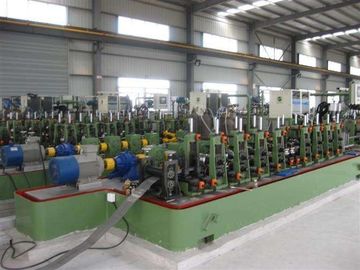

Tira de aço linha soldada galvanizada do moinho de tubulação

1.Description do produto
1,1 sumário:
Este equipamento é usado especialmente para producingΦ19-Φ50.8mm, a tubulação soldada reta de alta frequência de δ1.0-2.65mm e a tubulação quadrada correspondente e a tubulação especial-dada forma (δ≤2.5mm). A composição do equipamento é do uncoiler à serra do corte do comprimento fixo. A velocidade do rolamento pode ser ajustada correspondentemente dentro da escala apropriada da espessura do diâmetro e de parede da tubulação.
1,2 material aplicável:

(1) tira de aço quente ou laminada

(2) material: aço do Baixo-carbono, aço de baixa liga, tira de aço galvanizada

(3) a espessura da tira de aço: 1.0-2.65mm

(4) a largura da tira de aço: 60-160mm

(5) identificação da bobina de aço: Φ450-Φ550mm

(6) O.D. da bobina de aço: Φ800-Φ1200mm

(7) bobina do peso máximo: 2000kgs
1,3 escala da dimensão de processar a tubulação de aço:

(1) O.D.: Φ19-Φ50.8mm

espessura de parede (de 2): 1.0-2.65mm (tubulação quadrada e pipeδ≤2.5mm especial-dado forma)

(3) comprimentos: 4-8M
1,4 fluxo de processo do produto (tubulação de aço):
 → desenrolando-se do → da matéria prima (bobina de aço) que cortam e material do → da extremidade-soldadura que acumula o não-poder do → que nivela o → de alta frequência deformação da soldadura do → que remove as rebarbas fora do → refrigerando da cola do → do → da emenda da solda que endireita aproximadamente a tabela da corrida-para fora do → do corte do comprimento fixo do →
1,5 velocidade de trituração: 20-80M/min
1,6 poder de alta frequência dos elétricos: 200 quilowatts (de circuito integrado)
1,7 os acessórios necessários do usuário recomendado (somente para a referência):

(1) local do equipamento mecânico: × 4.5M de 40M (largura do × do comprimento)

(2) local do equipamento bonde: 6M ×3M (×width do comprimento)

base da fundação da unidade de máquina (de 3) (veja o desenho baixo do fornecedor)

(4) dois grupos de guindaste aéreo de 5 toneladas

fonte de alimentação (de 5):

a. Motor do equipamento: 132KW+7.5KW+15KW+15KW =169.5KW

b. Bonde de alta frequência: 200 quilowatts (de circuito integrado)

(6) viu as lâminas (disco) seguindo a serra, a especificação conforme o livro de instruções e a quantidade conforme a necessidade do cliente.

(7) barra magnética (núcleo de Impeder) para a tubulação de solda, compra conforme a tubulação que faz o tamanho.

(8) um grupo de Φ2”, bombas de alta pressão de 32M para refrigerar de máquina da tubulação-soldadura.

(9) um grupo de associação de água refrigerando para a máquina da tubulação-soldadura, o volume 30 M³ com tubulação de água, medidor da pressão de água e válvula. (Decida o tamanho e a quantidade quando a instalação no local, a compra do mercado)

circuito bonde de unidade de máquina (de 10). Antes de montar, o circuito deve alcançar o armário bonde da sala de alta frequência. Conexão elétrica para a sala de alta frequência à estação total da tabela e do botão de controle. (Decida o tamanho e a quantidade quando a instalação no local, a compra do mercado)

(11) sala de alta frequência para a unidade de máquina. Adotando a terra ou o sótão de acordo com a disposição do cliente.

(12) um grupo de compressor de ar. (Compra do mercado)

(13) o equipamento de levantamento e utilização de ferramentas para instalar a máquina, peso máximo de uma parte é 5 toneladas.
2.Introduction de componentes principais:
2,1 Uncoiler:

Tipo da estrutura: manual do Dobro-lado 180ºrotary que expande firmemente, que seguram a bobina de aço que alimenta alternativamente e fazem a tira de aço que vai no acumulador livremente.

Escala aplicável:

Largura de aço da tira: 60-160mm

Espessura: 1.0-2.65mm

Bobina de aço O.D.: Φ800-Φ1200mm

Identificação de aço da bobina. : Φ450-Φ550mm

Peso de aço da bobina: Max.2000kgs

Máquina do corte e da extremidade-soldadura de 2,2, que seguram o aço dobro arrumadamente e então soldando e nivelando a emenda da solda
2,3 acumulador:

(1) estrutura: Gaiola-tipo parte placa-soldada com sistema automático da alimentação e de entrega.

(2) ajustando o método: Ajuste manual da espiral.

(3) acumulando o volume: 150-300M.
2,4 unidade formando, da solda e da execução sob medida:

(1) alimentação que nivela o dispositivo:

a. Tipo: 9 rolos são nivelados passivamente nivelando o aço da tira para fazer as tiras de aço ir em formar o dispositivo.

b. Rolo de guiamento: Um par

(2) formando o dispositivo:

Principalmente aproximadamente moinho-formando emenda da solda de aço da tira e do controlo.

a. Suporte horizontal do rolo:

Quantidade: 7

Estrutura: O aço de molde, alojamento dobro, mudando rola no lado

Diâmetro do eixo do rolo horizontal: Φ60mm, material: 42CrMo
    b. suporte vertical do rolo: (incluindo o grupo vertical do rolo)

Quantidade: 7

Tipo: Rotação passiva

Diâmetro do eixo do rolo vertical: Φ35mm, material: aço 45#

c. Caixa da engrenagem da movimentação

Quantidade: 7

Estrutura: Engrenagem cônica espiral, engrenagem cilíndrica

Material: encaixotamento: QT50, engrenagem: eixo de 20CrMnTi e de 40Cr, de entrada e de saída: 40Cr

Transmissão da movimentação: 14 grupos de eixo de transmissão do universal do automóvel 212 do jipe

d. Um grupo de cama para a instalação
(3) instrumento de raspagem expulsando e de solda de guiamento:

a.  Um grupo de suporte do rolo do guia para o sentido de controlo da emenda da tubulação para segurar lisamente a emenda da tubulação e reta participando em rolos expulsando.

b.  Um grupo de suporte expulsando do rolo para que a emenda de controlo da solda realize a soldadura bem sucedida.

c.  Dois grupos de quadro do raspador para raspar a emenda exterior da solda

d. cama da instalação junto com a formação da máquina

(4) um grupo de dispositivo refrigerar de água.

dispositivo da cola (de 5): Principalmente tubulação dando forma fina após ter soldado e ter controlado a precisão do tamanho. Cada 6 grupos do suporte horizontal do rolo, do suporte vertical do rolo e da caixa de engrenagens da movimentação, 12 grupos de eixo universal. (estruture mesmos que formando o dispositivo)

(6) aproximadamente endireitando o quadro da máquina:

a. Tipo: O tipo principal do turco, 4 rolos dois lados

b. Uma cama da instalação junto com a execução sob medida da máquina principal.

 (7) sistema de condução: A unidade principal é conectada com o cano principal reduz-se pelo motor principal e transmite-se o poder aos ramos da caixa de engrenagens, a seguir a movimentação dos ramos da caixa de engrenagens superior e para baixo os eixos no quadro horizontal do rolo.

a. Motor principal:  Z4 série, grupo da C.C. 132KW um

b. Redutor principal: Série de ZLY (extremidades do quatro-eixo da parte externa) um grupo

2,5 serra de seguimento controlada por computador do corte:

1. Método do corte: Seguimento controlado por computador e corte automático
2. Espessura do corte: δ1.0-2.65mm

  corte O.D. (de 3): Φ19-Φ50.8mm

(4) comprimentos de corte: 4-8M

  tolerância do corte (de 5): ±3mm

(6) cortando o motor: Categoria-Ii da C.A. 15KW

(7) motor de comando: C.C. 15KW

 2,6 transporte terminado da tubulação:  (Tabela da corrida-para fora)

Estrutura soldada do quadro equipada com o sistema de sinal da cola

 2.7High-frequency bonde: 200KW (de circuito integrado)
Fonte de alimentação aplicável 380V/220V 50HZ
