planta KDONAr-3000Y/4750Y/100Y da separação do ar líquido da série 3000Nm3/h, LOX, LIN, LAr, líquido da indústria
Especificações:
Série líquida do ASP
Os followings são os produtos padrão para as plantas da separação do ar líquido (argônio do produto) de 2000~3000 sériesdo nanômetro3 /h que são fabricadas por nossa empresa. Em relação ao outro detalhe o produto pode ser calculado e projetado de acordo com as exigências reais.
|
MODELO
ÍNDICES
|
KDON-2200Y/300Y |
KDON-3000Y/3000Y |
KDON-2700Y/4000Y |
KDON-3000Y/550Y |
| Fluxo do LOX |
Nanômetro3 /h* |
2200
(+500 GOX)
|
2190
(+500 GOX)
|
2800
(+200 GOX)
|
3000 |
| Pureza do LOX |
% (O2) |
99,8 |
99,8 |
99,8 |
99,6 |
| Pressão do LOX |
MPa |
~0,15
(0,016)
|
~0,15
(15)
|
~0,15
(15)
|
~0,1 |
| Fluxo de LIN |
Nanômetro3 /h* |
300
(+2600 GAN)
|
3500
(+500 GAN)
|
550
(+2000 GAN)
|
3000
(+3000 GAN)
|
| Pureza de LIN |
— |
≤1ppm |
≤5ppm |
≤5ppm |
≤2ppm |
| Pressão de LIN |
MPa |
~0,25
(0,07)
|
~0,2
(0,45)
|
~0,25
(0,08)
|
~0,2
(0,008)
|
| Fluxo do LAr |
Nanômetro3 /h |
95 |
70 |
106 |
120 |
| Pureza do LAr |
% (AR) |
99,999 |
99,999 |
99,999 |
99,999 |
| Pressão do LAr |
MPa |
0,1 |
0,1 |
0,1 |
0,2 |
| Tempo Start-up |
h |
~30 |
~24 |
~24 |
~24 |
| Período de funcionamento |
— |
≥2 (y) |
≥2 (y) |
≥2 (y) |
≥2 (y) |
Produto típico
Saída, pureza e pressão
| Produto |
Saída (nanômetro3/h) |
Pureza |
Pressão e temperatura ex. caixa fria
(kPa/℃)
|
| LOX |
3.000 |
≥99.6%O2 |
~160/-183 |
| LIN |
4.750 |
≤2ppmO2 |
~200/-182 |
| GAN |
2.000 |
≤2ppmO2 |
~15/37 |
| LAr |
100 |
≤2ppm O2, ≤3ppm N2 |
~120/-183 |
Em segundo modo de funcionamento:
| Produto |
Saída (nanômetro3/h) |
Pureza |
Pressão e temperatura ex. caixa fria
(kPa/℃)
|
| LOX |
3.250 |
≥99.6%O2 |
~160/-183 |
| LIN |
4.400 |
≤2ppmO2 |
~200/-182 |
| GAN |
2.000 |
≤2ppmO2 |
~15/37 |
| LAr |
110 |
≤2ppm O2, ≤3ppm N2 |
~120/-183 |
Nota: 1. Todas as pressões que não são definidas especialmente abaixo são as pressões de calibre.
2. Nm3 /h é definido como o volume em 0℃, 101.3kPa (A);
3. A saída líquida é calculada dos dados do gás, e a pressão é calculada com 0 medidores de altura na tomada da caixa fria.

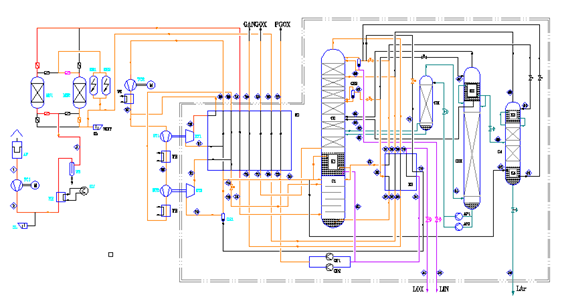

Descrição de processo:
A planta proposta da separação do ar emprega um processo em que o ar é refinado pela peneira molecular na temperatura normal, altamente - a turbina da expansão do impulsionador da baixa temperatura é usada para produzir refrigerar a capacidade, nitrogênio médio da pressão para a circulação, a embalagem estrutural é aplicada e o argônio é extraído com a correção completa.
Aplicações:
1. Fábrica de aço de oxigênio básica;
2. O conjunto completo de equipamentos da planta e do acessório da separação do ar é os equipamentos técnicos importantes necessários para a indústria básica (metalurgia, indústria química, etc.) da economia nacional e dos campos da tecnologia (aviação aeroespacial, submarino, etc.).
3. Usado para os tanques de armazenamento da neutralisação dos navios e os tanques para produtos petrolíferos, ou para proteger produtos petrolíferos comestíveis da oxidação.
4.It é apropriado para as indústrias e os campos tais como a indústria química, o petróleo, energia elétrica, aço, tratamento médico, alimento, eletrônico, construção, cópia e automóvel, etc.
5. Projetos da gasificação de carvão;
Vantagens competitivas:
1. A coluna de fracionamento emprega as vantagens da eficiência alta da extração do oxigênio e do argônio com consumo da baixa potência. O sistema de controlo para o ASP é avançado, seguro e eficaz na redução de custos.
2. a fim garantir os alvos técnicos e econômicos os melhores, o software avançado para o cálculo do desempenho é usado para calcular e analisar o processo aperfeiçoado quando o programa desenvolvido por Hangyang próprio e verificado em muitos arejar plantas da separação é usada para o cálculo da correção.
3. Nós oferecemos uma vasta gama de serviços que incluem o projeto, a fabricação, a instalação, a comissão, o treinamento de pessoais e o serviço pós-venda.
4. A planta proposta da separação do ar é projetada para por muito tempo, estável e o corredor seguro, a economia da energia, a operação e manutenção conveniente e a tecnologia avançada internacional moderna da separação do ar são incorporados.
5. O sistema de controlo para o ASP é avançado, seguro e eficaz na redução de custos.
